蓝牙mesh是一种先进的mesh网络技术。它扩展了低功耗蓝牙的功能,使其能够在具有数千个节点的网络中实现强大的并发多播(多对多)通信。这项功能是照明、传感器网络、预测性维护、资产跟踪和定位等新应用的重要更新。
蓝牙mesh是一种受管理的泛洪网格。它是在大型网络中分发信息的一种简单可靠的方法。从源头到目的地的多条路径确保了可靠性,排除了单点故障。这种技术对网络层和应用层进行单独加密,并针对不同类型的攻击为产品提供保护。
拓扑结构和作用
蓝牙mesh使用低功耗蓝牙作为其信息的承载或传输方式。蓝牙mesh的信息被封装在低功耗蓝牙广播或GATT数据包中,它们被称为Advertising bearer (广播)或GATT bearer(连接)。普通节点通常使用Advertising bearer,但当智能手机连接到网络时,它通常使用GATT bearer。智能手机会连接到一个节点,然后该节点将信息转发到网络中。

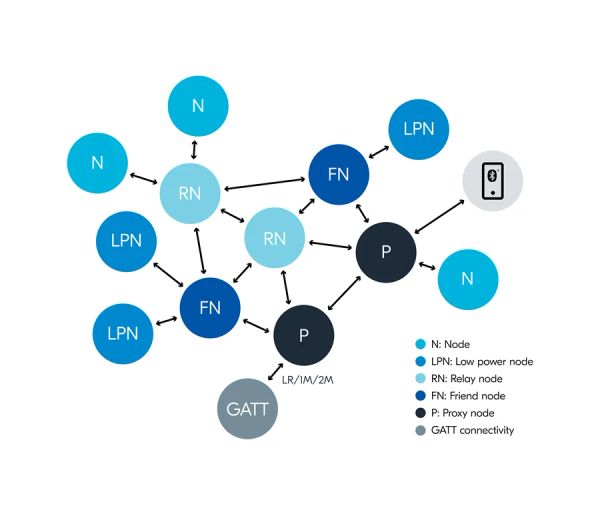

下图显示了蓝牙mesh中各种角色的概述:
- N:节点是最基本的角色。它只使用Advertising bearer,并且接收器总是处于开启状态。它不会重传信息。
- RN:中继节点只使用Advertising bearer,当不重传信息时,接收器总是处于开启状态。它扩展了网络范围,并允许信息在多个中继节点之间跳跃。
- P:代理节点具有与RN相同的功能,但也可以使用GATT bearer连接到智能手机等设备。它运行蓝牙mesh栈和低功耗蓝牙栈。
- FN:朋友节点具有与RN相同的功能,但可以与一个或多个LPN建立友谊。它将为与它有友谊的LPN存储信息。
- LPN:低功率节点使用Advertising bearer,接收器通常处于关闭状态。它会在一定的时间间隔内醒来,并轮询来自其朋友节点的信息。它可以在任何时候醒来向网络发送信息。
- GATT连接性能表示通过 GATT 连接使用远程、1 Mbps 或 2 Mbps 连接到代理节点的节点。

一站式蓝牙mesh解决方案
如果您正在开发蓝牙mesh产品,评估低功耗蓝牙系统级芯片(SoC)头号供应商的产品将是明智之举,因为蓝牙mesh是建立在低功耗蓝牙之上的。
我们提供各种支持蓝牙mesh的SoC组合。这些SoC具有不同的内存大小和功能,让您能够根据自己产品的要求作出最合适的选择。在SoC以外,Nordic还提供了必须的硬件、软件和开发工具助力开发者搭建自己的产品,加快产品上市的速度。我们提供已获得认证的蓝牙mesh协议栈,支持所有必须和可选功能。此外,还有用于照明和传感器网络的各种应用模型和例程,开发者可基于其上进行产品开发。我们还提供了移动应用程序nRF Mesh, iOS和Android版本都有各自的开源代码。这也是一个开发你自己的应用程序很好的起点。它可用于在评估和测试配网、配置和控制各种mesh节点。
对于使用我们的SoC来开发蓝牙mesh产品的客户,我们为他们提供完善的技术支持。我们会带领您完成整个产品的开发过程。
在下面探索我们的蓝牙网格解决方案!
先进的蓝牙mesh SoCs
nRF5340 SoC是我们的蓝牙mesh旗舰产品。它是nRF53系列的首款SoC,也是全球首款拥有两个arm® Cortex®-M33处理器的无线连接SoC。两个灵活的处理器、最高105 °C的工作温度,以及先进的安全功能,使其成为专业照明、传感器网络和资产跟踪等蓝牙mesh应用的理想选择。nRF5340是一款全功能SoC,包含了nRF52®系列最突出的功能。除了具备蓝牙®5.2,高速SPI、QSPI、USB等优势以外,还结合了更高的性能、内存和集成度,同时实现了静态电流的最小化。它还提供各种安全功能,如可信执行、信任根和安全密钥存储。
nRF52系列的七个SoC中,有四个也支持蓝牙mesh。这四个集成了强大而高效的64 MHz arm Cortex-M4处理器。闪存大小范围从256 KB到1024 KB,而RAM大小范围则从32 KB到256 KB。nRF52系列不但能为您提供具成本效益的简单选项,也能为您提供高度先进的选项,而所有这些选项都具有超低功耗。nRF52系列是您构建产品组合的理想平台,因为相似的硬件和软件架构能为您带来出色的软件可移植性,提高软件可重用性,同时也能降低上市时间和开发成本。
所有SoC可同时运行低功耗蓝牙和蓝牙mesh。无线协议间分时共用射频资源。分时调度是自主的,连接得以保持。利用我们的 低功耗蓝牙栈的互操作性,您可以把低功耗蓝牙设备(如智能手机)桥接到蓝牙mesh网络。手机即可在新的节点中进行配置/调试并与mesh网络交互。

nRF52和nRF53系列是带片上闪存的SoC。闪存能为您的产品带来完全的灵活性和可升级性,并可在工厂或在现场通过空中升级(OTA DFU)进行重新编程。这使得产品可随时随地进行更新和添加新功能。
蓝牙mesh SoCs对比
|
nRF5340 |
nRF52840 |
nRF52833 |
nRF52832 |
nRF52820 |
CPU |
128 MHz Arm Cortex-M33 + 64 MHz Arm Cortex-M33 |
64 MHz Arm Cortex-M4 with FPU |
64 MHz Arm Cortex-M4 with FPU |
64 MHz Arm Cortex-M4 with FPU |
64 MHz Arm Cortex-M4 |
Flash |
1 MB + 256 KB |
1 MB |
512 KB |
512/256 KB |
256 KB |
RAM |
512 KB + 64 KB |
256 KB |
128 KB |
64/32 KB |
32 KB |
Arm TrustZone |
Yes |
Yes |
|
|
|
Arm CryptoCell |
312 |
310 |
|
|
|
Root-of-Trust |
Yes |
Yes |
|
|
|
Secure key storage |
Yes |
|
|
|
|
High-Speed SPI |
Yes |
Yes |
Yes |
|
|
TWI/SPI/UART |
4xTWI/SPI/UART +TWI/SPI/UART |
2xTWI/SPI, SPI, 2xUART |
2xTWI/SPI, SPI, 2xUART |
2xTWI/SPI, SPI, 2xUART |
2xTWI/SPI, UART |
QSPI |
Yes |
Yes |
|
|
|
USB |
Yes |
Yes |
Yes |
|
Yes |
PWM, PDM, I2S |
Yes |
Yes |
Yes |
Yes |
|
ADC, Comparator |
Yes |
Yes |
Yes |
Yes |
COMP |
Operating temperature |
-40 to 105 °C |
-40 to 85 °C |
-40 to 105 °C |
-40 to 85 °C |
-40 to 105 °C |
Supply voltage range |
1.7 to 5.5 V |
1.7 to 5.5 V |
1.7 to 5.5 V |
1.7 to 3.6 V |
1.7 to 5.5 V |
Packages |
7x7 mm aQFN94 (48 GPIOs) 4.4x4.0 mm WLCSP95 (48 GPIOs) |
7x7 mm aQFN73 (48 GPIOs) 3.5x3.6 mm WLCSP94 (48 GPIOs) |
7x7 mm aQFN73 (42 GPIOs) 5x5 mm QFN40 (18 GPIOs) 3.2x3.2 mm WLCSP (42 GPIOs) |
6x6 mm QFN48 (32 GPIOs) 3.0x3.2 mm WLCSP50 (32 GPIOs) |
5x5 mm QFN40 (18 GPIOs) |
