Nordic Semiconductor 先进的电源管理芯片（PMIC）方案，是我们在超低功耗无线物联网应用领域保持领先地位的核心。这类电源管理芯片集成度高、配置灵活且易于使用，可与本公司超低功耗蓝牙低功耗系统级芯片、Wi‑Fi 6 物联网以及蜂窝物联网方案，还有各类第三方微控制器无缝搭配。其小巧的外形与优异能效，使其成为体积受限、电池供电型无线设备的理想电源管理方案。
为什么选择Nordic电源管理芯片?
高集成度
降低系统复杂度、物料清单（BOM）成本与 PCB 板占用空间。
灵活可控
可对电源管理芯片（PMIC）进行配置，精准匹配您的各项需求。
易于开发
软硬件无缝集成，助力产品快速上市。

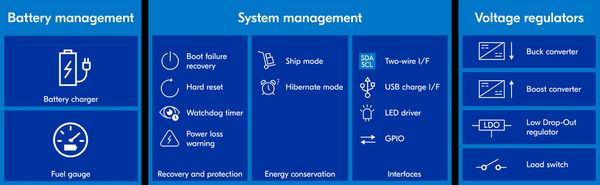

PMIC 技术平台
Nordic 的 PMIC 技术平台包含丰富的电源管理功能模块，所有模块均针对超低功耗运行、高可靠性与高能效进行优化。通过对这些功能模块进行选择性组合与配置，可打造适配特定应用需求的 PMIC。这种高集成特性能够简化系统设计，同时为各类电池供电产品提供灵活的开发基础。
电池管理
电池充电器
这款通用电池充电器内置安全机制，兼具灵活性与自动化特性。支持锂离子、锂聚合物以及磷酸铁锂电池，充电电流与终止电压均可配置；同时可持续监测温度，保障安全运行。
电量计
Nordic 自研算法型电量计方案兼具高精度与超低功耗特性（休眠状态下可实现零功耗），且系统成本更低。无需额外元器件、无需支付授权费用，也不会影响电池使用寿命，即可精准测算电池剩余电量，同时支持可充电电池的电池健康状态监测。
系统管理
系统管理功能可为整套系统与主控设备提供防护机制以及完善的错误处理能力。运输模式与休眠模式能够降低设备闲置期间的功耗，同时丰富的接口函数支持应用程序对全部电源管理功能进行完整控制。
恢复与保护功能
启动故障恢复 — 对看门狗启用前发生卡死的主控设备执行上电复位
硬件硬复位 — 通过硬件按键对死机设备执行上电重启
看门狗定时器 — 外置看门狗定时器，作为固件之外的第二层防护
掉电预警 — 在 PMIC 层面提前发出掉电告警，为主控系统级芯片预留时间切换至安全状态
节能模式
运输模式 — 超低功耗状态，用于最大限度降低设备在运输、仓储或关机状态下的电池耗电
该模式与运输模式类似，但会同步运行低功耗唤醒定时器，支持设备在设定时长后自动唤醒。此外，nPM2100 的休眠模式支持 LDO 持续工作（例如为传感器供电），并具备快速唤醒能力。
接口
TWI — 兼容 I2C 的接口，用于配置和监测所有 PMIC 资源
USB — 符合 Type‑C 规范，支持供电与电池充电
LED 驱动器 — 可用于充电指示灯，也可由应用程序控制实现通用功能
GPIO — 通用输入输出引脚，也可用于控制各项 PMIC 功能（电源轨、负载开关、中断输出、复位、掉电告警等）
电压调节器
供电资源包含多种架构的电压调节器，支持多项配置选项，以实现最优能效。
降压转换器 — 高能效降压转换器，可根据负载采用强制或自动模式切换，实现最佳能效
升压转换器 — 高能效升压转换器，可根据负载采用强制或自动模式切换，实现最佳能效
低压差（LDO）稳压器 — 高精度线性稳压器，用于为模拟、射频等敏感电路供电
负载开关 — 连接至内部或外部电源轨的通断开关，可启闭系统各子模块，优化功耗表现
电源管理芯片
下表展示了各款 PMIC 的功能特性。点击产品名称查看更多详情。
|
|
nPM1300
|
nPM1100
|
nPM1304
|
nPM2100
|
nPM6001
|
|
|
LiFePO4, Li-ion, LiPo
|
Li-ion, LiPo
|
LiFePO4, Li-ion, LiPo
|
Primary-cells
|
|
|
|
2
|
1
|
2
|
|
4
|
|
|
|
|
|
1
|
|
|
|
✔️
|
✔️
|
✔️
|
|
|
|
|
2
|
|
2
|
1
|
2
|
|
|
2
|
|
2
|
1
|
|
|
|
3.5 to 4.45 V
|
4.1 to 4.2 V, or 4.25 to 4.35 V
|
3.6 to 4.65 V
|
|
|
|
|
32mA
|
20mA
|
4mA
|
|
|
|
|
800mA
|
400mA
|
100mA
|
|
|
|
|
✔️
|
✔️
|
✔️
|
|
|
|
|
✔️
|
✔️
|
✔️
|
|
|
|
|
2.3 to 4.45 V
|
2.3 to 4.35 V
|
2.3 to 4.65 V
|
0.7 to 3.4 V
|
3 to 5.5 V
|
|
|
4 to 5.5 V
|
4.1 to 6.7 V
|
4 to 5.5 V
|
|
|
|
|
Type-C
|
✔️
|
Type-C
|
|
|
|
|
1 to 3.3 V
|
1.8 to 3 V
|
1 to 3.3 V
|
0.8 to 3.3 V
|
0.5 to 3.3 V
|
|
|
200 mA, 200 mA
|
150mA
|
200 mA, 200 mA
|
|
550 mA, 200 mA, 150 mA, 150 mA
|
|
|
|
|
|
150 mA
|
|
|
|
System, input bus and battery voltages. Battery current and temperature. Die temperature.
|
|
System, input bus and battery voltages. Battery current and temperature. Die temperature.
|
Battery voltage, boost regulator output voltage, die temperature.
|
|
|
|
✔️
|
|
✔️
|
✔️
|
|
|
|
✔️
|
|
✔️
|
|
|
|
|
✔️
|
|
✔️
|
✔️
|
|
|
|
✔️
|
|
✔️
|
✔️
|
✔️
|
|
|
✔️
|
|
✔️
|
✔️
|
✔️
|
|
|
✔️
|
✔️
|
✔️
|
✔️
|
✔️
|
|
Brown-out detector
|
✔️
|
✔️
|
✔️
|
✔️
|
✔️
|
|
LED drivers, GPIOs
|
3, 5
|
2, 0
|
3, 5
|
0, 2
|
0, 3
|
|
Control interface
|
TWI
|
Pin-configurable
|
TWI
|
TWI
|
TWI
|
|
Regulatory compliance
|
CE (EK), JEITA, RoHS
|
CE (EK), JEITA, RoHS
|
CE (EK), JEITA, RoHS
|
CE (EK), RoHS
|
CE (EK), RoHS
|
|
Operating Ambient temperature
|
-40 to 85°C
|
-40 to 85°C
|
-40 to 85°C
|
-40 to 85°C
|
-40 to 85°C
|
|
Evaluation kits
|
nPM1300 EK
|
nPM1100 EK
|
nPM1304 EK
|
nPM2100 EK
|
nPM61001 EK
|
|
Package options
|
5x5 mm QFN32,
3.1x2.4 mm WLCSP
|
4x4 mm QFN24,
2.1x2.1 mm WLCSP
|
5x5 mm QFN32,
3.1x2.4 mm WLCSP
|
4x4 mm QFN16,
1.9x1.9 mm WLCSP
|
2.2x3.6 mm WLCSP
|
物联网设备专用电池电量计
精准的电量计量对于所有电池供电设备都至关重要，能够让用户清晰、可靠地掌握剩余电量，避免设备意外关机。
Nordic 的电量计量方案可为所有支持类型的电池提供精准的剩余电量数据，同时支持可充电电池的电池健康状态监测 —— 持续追踪实际容量与老化情况，掌握电池全生命周期的性能变化。这项深度监测能力有助于延长设备可靠运行时长，让可充电电池的更换周期更可预判。
Nordic 自研算法型电量计方案兼具高精度、超低功耗特性（休眠模式下零功耗）与较低的系统成本，无需额外元器件、无需支付授权费用，且不会损耗电池寿命，即可输出精准的电池数据。
电量计专题页面汇总了所有与电量计量、电池健康相关的文档、开发资源、技术支持及培训资料。
👉阅读更多
软件与工具-加速您的开发进程
Nordic 的 PMIC 软件与工具旨在简化适配 Nordic 及第三方微控制器的电源管理开发工作。配套可直接使用的 Zephyr 与裸机驱动、经过量产验证的电量计算法，以及 nPM PowerUP 等功能强大的评估工具，开发者能够快速评估并集成 PMIC，顺利完成从原型开发到量产产品的落地。
软件与工具汇总页面整合了基于 PMIC 设计所需的全部软件、工具、文档、下载资源、技术支持、培训资料及各类开发资源
👉阅读更多
