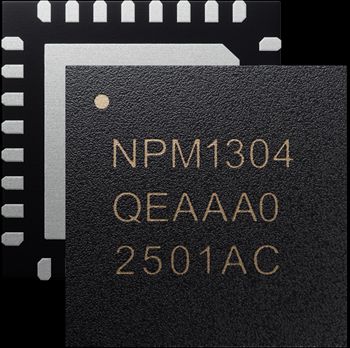

nPM1304 是一款高集成多功能电源管理芯片（PMIC），单芯片集成电池充电器、算法型电量计、两路高效率降压稳压器、两路 LDO / 负载开关以及全套系统管理功能，最低可支持 4 毫安充电电流。nPM1304 能够替代多款分立元器件以精简物料清单，搭配全兼容 I²C 的 TWI 双线接口，有效提升产品设计灵活性。
芯片搭载算法式电池电量计，可上报剩余电量与电池健康状态，计量精度高、工作功耗极低，无需搭配外围器件。集成丰富系统管理功能：硬件看门狗、掉电预警、硬件复位监控电路、启动故障恢复、运输模式与休眠模式。
电池管理
- 线性电池充电器
- 支持电池类型：锂离子电池、锂聚合物电池、磷酸铁锂电池
- 充电电流：4～100 毫安
- 充电截止电压：3.6～4.65 伏
- 电池输入电压：2.3～4.65 伏
- 动态电源通路
- 符合 JEITA 规范
- NTC 电池温度保护
- 带电池健康检测功能的电量计
- 系统稳压器
- 兼容 USB‑C，可选 100mA、500mA、1500mA 限流档位
- 输入电压：4.0～5.5 伏
- 22 伏过压保护
- 非稳压系统电源轨
- 输出电压：3～5.5 伏
- 输出电流：电池输入最大 100 毫安，USB 输入最大 1.5 安
电压稳压器
- 两路降压稳压器
- 输出电流：200 毫安
- 输出电压：1.0～3.3 伏
- 迟滞 / PWM 模式自动切换，也可强制固定为 PWM 模式
- 电源转换效率最高可达 93%
- 两路低压差稳压器 / 负载开关
- 输出电流：LDO 为 50 毫安 / 负载开关为 100 毫安
- 输出电压：1.0～3.3 伏
系统管理
- 硬件复位（单按键或双按键配置）
- 看门狗定时器
- 启动故障恢复
- 掉电预警
- 运输模式：370 纳安
- 休眠模式：500 纳安
- 五路通用输入输出端口（GPIO）
- 三路 5 毫安 LED 驱动
- 兼容 I²C 协议的双线串行接口（TWI）
