我们正式发布nRF54L15 Tag，这是一款结构紧凑、电池供电的标签原型开发平台，搭载超低功耗无线 nRF54L15 SoC 芯片。nRF54L15 Tag 是一款灵活的开发平台，可用于开发超低功耗资产标签、蓝牙追踪器，以及兼容 Apple 查找和 Google 查找中心的产品。它配备双天线，可增强 Google 查找中心的精准查找性能，并通过蓝牙信道探测实现更稳定的测距。依托多传感器集成特性，nRF54L15 Tag 还可快速完成边缘 AI与 Matter应用的原型搭建。
在本篇博文中，我们将简要介绍 nRF54L15 Tag 的各项功能特性，并讲解该平台的上手操作流程，包括如何编译、烧录以及调试示例程序。随后，我们会分析 nRF54L15 Tag 的典型适用场景与配套示例工程，最后测算该设备搭配 CR2032 纽扣电池使用时的预估续航时长，同时说明可便捷外接至 nRF54L15 Tag 的各类拓展传感器与按键。
功能概述
nRF54L15 Tag 的设计专为小型电池供电类产品的原型开发与概念验证打造，适用产品包括蓝牙追踪器、资产标签、智能穿戴设备以及遥控器。nRF54L15 Tag 具备一项独特配置：搭载两根 2.4GHz 天线，可大幅提升蓝牙信道探测的运行稳定性。天线由射频开关切换，若固件中配置多天线模式，信道探测流程将自动完成天线切换。
下方传感器概览图展示了板载传感器选型，该选型在资产标签与蓝牙追踪器原型开发中具备优异的成本优势。nRF54L15 Tag 搭载低功耗加速度计，可实现运动唤醒；搭载六轴惯性测量单元，用于采集边缘 AI 训练数据，支持手势识别、运动追踪等智能功能产品原型开发；同时配备环境传感器，适配智能家居场景。电路板预留拓展焊盘，可外接额外传感器与按键，拓展设备功能。
下文罗列了 nRF54L15 Tag 的核心功能，我们将在本篇开发者社区博客中逐一展开详细讲解。
超低功耗多协议无线芯片 nRF54L15 SoC，采用 QFN 封装，搭载新一代 2.4GHz 射频收发器
- 支持无线协议：蓝牙低功耗、蓝牙信道探测、蓝牙 Mesh、Matter、Thread、Zigbee、Aliro、NFC、2.4GHz 私有协议
- 双 2.4GHz 天线，提升蓝牙信道探测稳定性
- 低功耗加速度计（亚德诺 ADXL367）：实现运动唤醒，延长设备续航
- 高精度加速度计与陀螺仪（博世 BMI270）：适用于边缘 AI、传感器融合、穿戴设备、增强现实 / 虚拟现实等场景
- 环境传感器（博世 BME688）：检测温度、湿度、气压与气体浓度
- 1 颗可编程 RGB 指示灯：用于状态可视化、演示与调试
- 1 颗可编程功能按键：处理用户输入指令
- 供电方式：CR2032 纽扣电池，配套电池座
- 预留拓展焊盘：可额外加装可编程按键、复位键、RGB 灯、蜂鸣器与外置存储器，拓展功能
- 兼容 Nordic 开发套件与 SEGGER J-Link 调试器，支持程序烧录与调试

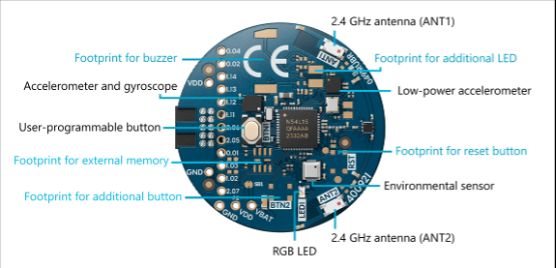

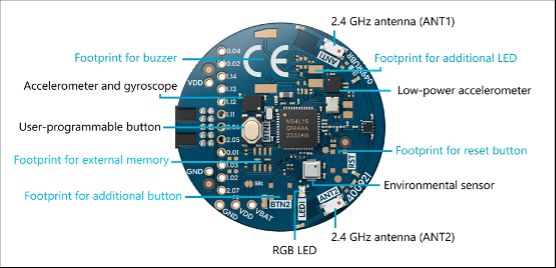

下图展示了 nRF54L15 Tag 搭载的各类传感器与输入输出接口整体布局。
nRF54L15 Tag 快速上手
我们先来查看 nRF54L15 Tag 套件内包含的配件，以及拆封后的上手操作步骤。nRF54L15 Tag 套件可前往对应产品页面下单订购。
如需快速了解 nRF54L15 Tag，也可观看下方视频。
观看youtube视频
所需器件
- nRF54L15 Tag 开发板 + CR2032 纽扣电池（套件内附赠）
- nRF54L 系列开发套件（DK）或 nRF91 系列开发套件 + USB‑C 数据线（需单独采购）
- 备选方案：SEGGER J‑Link 调试器（适合熟悉该工具的专业开发人员）
nRF54L15 Tag 套件包含 nRF54L15 Tag 主板、一枚 CR2032 纽扣电池以及简易说明卡。除此以外，你还需要一块 nRF54L 系列或 nRF91 系列开发套件用于对该标签板进行程序烧录与调试，同时搭配一根 USB‑C 数据线，将开发套件连接至电脑。其他 Nordic 开发套件虽也可兼容使用，但官方推荐选用 nRF54L 系列或 nRF91 系列开发套件，二者电压与 nRF54L15 Tag 匹配，无需额外配置即可直接使用，例如 nRF54L15 DK、nRF54LM20 DK 均适用。
备齐以上器件后即可开始开发。如果你配备 SEGGER J‑Link 调试器，且熟练掌握其烧录、调试操作，也可搭配 nRF54L15 Tag 使用。
出厂预置程序说明

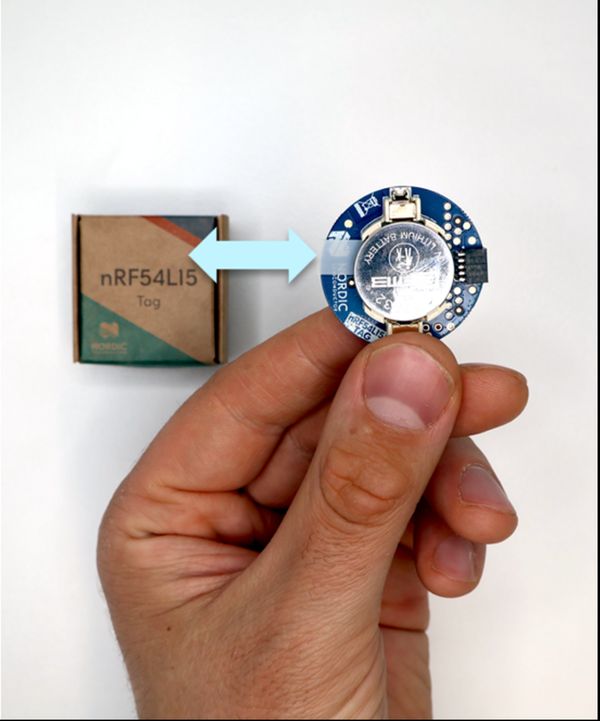

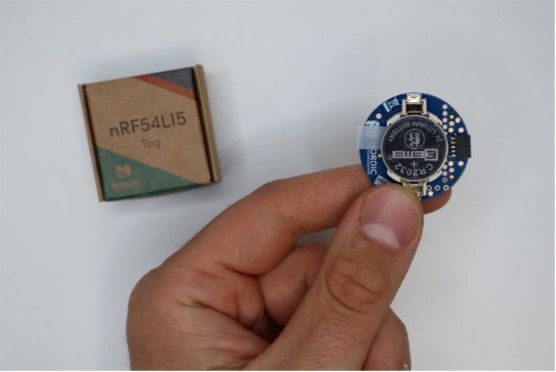

nRF54L15 Tag 的电池座内预装一枚 CR2032 纽扣电池，电池触点由绝缘隔离片隔开。抽出隔离片即可为设备上电，RGB 指示灯随即开始闪烁，代表设备已通电并运行出厂预烧录的外设 LED 按键服务（LBS）示例程序。
注：出厂预置的外设 LED 按键服务（LBS）示例程序未做功耗优化。拆封并验证设备功能后，请为该开发板烧录低功耗示例程序，程序烧录相关操作将在后续章节介绍。
在为 nRF54L15 Tag 烧录其他固件前，请先确认设备广播功能正常。首先在手机上安装 nRF Toolbox 应用，该应用可在谷歌应用商店与苹果应用商店下载，点击上方链接可前往产品页面查看更多详情。
打开 nRF Toolbox 应用并扫描周边设备，找到广播名称为 “Nordic_LBS” 的 nRF54L15 Tag 并建立连接。此时指示灯将停止闪烁、常亮并切换色彩；点击应用内灯光按键，即可更改 nRF54L15 Tag 板载 RGB 灯的颜色，这代表蓝牙通信功能正常。完成验证后可断开连接并关闭应用。
在 nRF Connect for VS Code 插件中编译示例工程
接下来我们介绍如何通过 nRF Connect for VS Code 插件编译适用于 nRF54L15 Tag 的固件。打开 VS Code，确认已安装 nRF Connect SDK 3.3.1 及以上版本。有关 SDK 安装与 nRF Connect for VS Code 插件通用环境配置步骤，请查阅技术文档中 SDK 和工具链搭建相关内容。
本文将选用搭载 RRSP 的蓝牙信道探测反射器示例工程，作为待编译并烧录至该开发板的固件。
在 nRF Connect for VS Code 中依次选择：创建新应用程序 > 复制示例工程 > nRF Connect SDK > v3.3.1（或更高版本）> 搭载 RRSP 的蓝牙低功耗信道探测反射器，随后自定义项目名称，也可使用默认名称。下方截图可查看对应正确示例工程。
在继续操作前我们需要完成一处修改：为固件增加 DFU 功能，以便后续支持空中下载（OTA）固件升级。
提醒：若需后续通过空中下载方式烧录新应用固件，请务必保证烧录至 nRF54L15 Tag 的固件已开启 OTA DFU 功能。
在项目的 prj.conf 文件中添加以下配置以启用 MCUboot 与空中下载固件升级（OTA DFU）功能：
CONFIG_BOOTLOADER_MCUBOOT=y
CONFIG_NCS_SAMPLE_MCUMGR_BT_OTA_DFU=y
随后在 sysbuild.conf 文件中添加下述配置，该文件需新建于项目根目录，与 prj.conf 处于同一层级：
SB_CONFIG_BOOTLOADER_MCUBOOT=y
最后针对本示例工程，需要将 MCUboot 分区区域的容量限制为 62 千字节，并允许合并 FPROTECT 保护区域。该设置用于为分区开启 FPROTECT 保护，否则会弹出分区容量超出 62 千字节的报错。操作方式为新建 sysbuild/mcuboot.conf 文件，并在文件内填入以下内容：
CONFIG_FPROTECT_ALLOW_COMBINED_REGIONS=y
CONFIG_PM_PARTITION_SIZE_MCUBOOT=0xF800

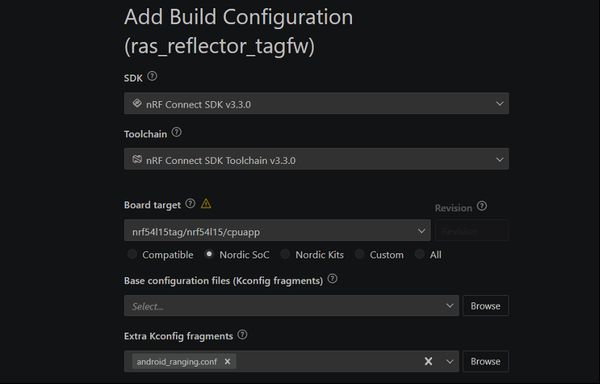

完成上述配置后，选择添加编译配置项，并将编译配置中的开发板目标修改为 nrf54l15tag/nrf54l15/cpuapp，使该示例工程适配 nRF54L15 Tag 硬件。
若你使用 Pixel 10 手机进行测试，请将 android_ranging.conf 添加至额外 Kconfig 配置片段。此时需参照上文针对 prj.conf 的修改方式，对 android_ranging.conf 执行相同配置修改。如需以智能手机作为发起端，在 nRF54L15 Tag 上调试反射器示例工程，可查阅文档《借助开源安卓应用在谷歌 Pixel 10 设备上评测蓝牙信道探测功能》。
若无 Pixel 10 手机，额外 Kconfig 配置片段一栏可留空；你可参照文档 “ 蓝牙：搭载测距请求器的信道探测发起端 ”，使用 nRF54L 系列开发套件作为发起端来测试该应用。注意发起端示例工程内置算法仅支持单天线；若需使用更先进的多天线算法，建议与我方算法合作厂商对接。
点击生成并编译，等待编译流程完成。如需了解更多在 nRF Connect for VS Code 插件中编译示例工程的相关信息，请查阅技术文档内应用程序编译操作指南。
使用开发套件烧录 nRF54L15 Tag 固件
烧录 nRF54L15 Tag 共有三种方式：
- 将 nRF54L15 Tag 插接至 nRF54L 系列开发套件或 nRF91 系列开发套件；
- 执行空中固件升级（简称 OTA 或 FOTA）；
- 使用 J-Link 调试器。
下面我们逐一介绍这三种方式。若采用开发套件烧录 nRF54L15 Tag，首先准备一块 nRF54L 系列或 nRF91 系列开发套件。其他 Nordic 开发套件虽可兼容，但官方推荐选用 nRF54L、nRF91 系列套件，其输出电压与 nRF54L15 Tag 完美匹配，无需额外调整。例如 nRF54L15 DK、nRF54LM20 DK 均可使用，全部推荐开发套件清单可在 nRF54L15 Tag 产品页面的相关开发硬件板块查看。

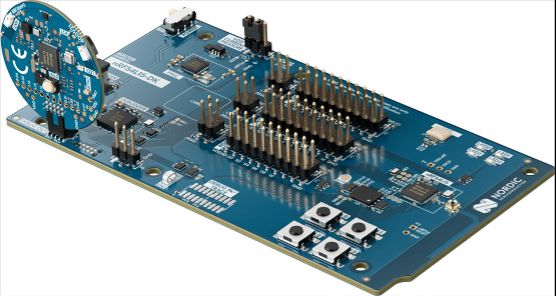

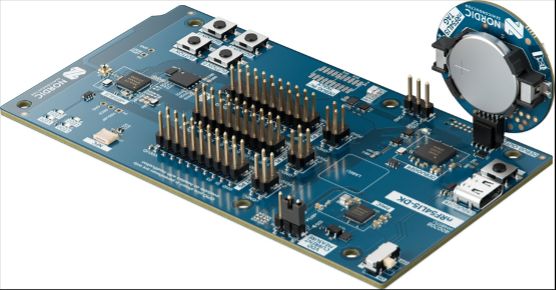

核对排针上的引脚对齐标识，按照下图所示，将 nRF54L15 Tag 接入 nRF54L 系列开发套件的 DEBUG OUT 调试输出接口。
默认情况下，开发套件不会通过 DEBUG OUT 接口为 nRF54L15 Tag 供电，因此你需要使用套件附赠的 CR2032 纽扣电池为其供电，详情可参考下方示意图。

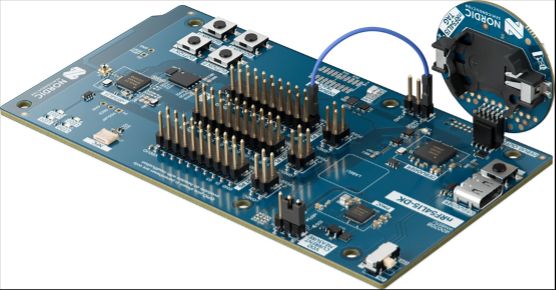

除此之外，你也可以不安装电池，通过向 VDD SWD0 引脚输入 3.3V 电压为 nRF54L15 Tag 供电，具体接线方式见下图。可从 P2 接口的 VDD:IO 引脚引出 3.3V 供电。但务必注意：通过开发套件供电时，必须取出纽扣电池，否则设备会过热，进而损坏 nRF54L15 Tag、电池或开发套件。
将 nRF54L15 Tag 插接至开发套件并完成供电后，即可按照常规烧录开发套件上 SoC 的操作流程对其烧录固件。返回 VS Code 中的项目目录，在编译文件夹内选中 ras_reflector 应用程序，点击烧录按钮。此时 nRF54L15 Tag 已完成搭载 RRSP 的蓝牙低功耗信道探测反射器示例应用程序的烧录。
完成烧录后，可将 nRF54L15 Tag 从开发套件的 DEBUG OUT 接口拔下。通过 nRF Toolbox 工具验证设备，应能搜索到广播名称为 “Nordic CS Reflector” 的该标签设备。
如需了解更多相关内容，可查阅技术文档中关于nRF54L15 Tag 烧录调试以及 VS Code 应用程序烧录的相关说明。
通过 OTA DFU 烧录开发板
如需通过空中下载方式对 nRF54L15 Tag 进行固件烧录，需在手机安装 nRF Connect Device Manager 应用，该应用同时支持安卓与 iOS 系统。
在手机完成应用安装后，将信道探测反射器 VS Code 项目编译目录下的 dfu_application.zip 文件传输至手机。请注意，下文操作基于你已按前文步骤完成示例工程编译，并通过开发套件完成设备初次烧录的前提。

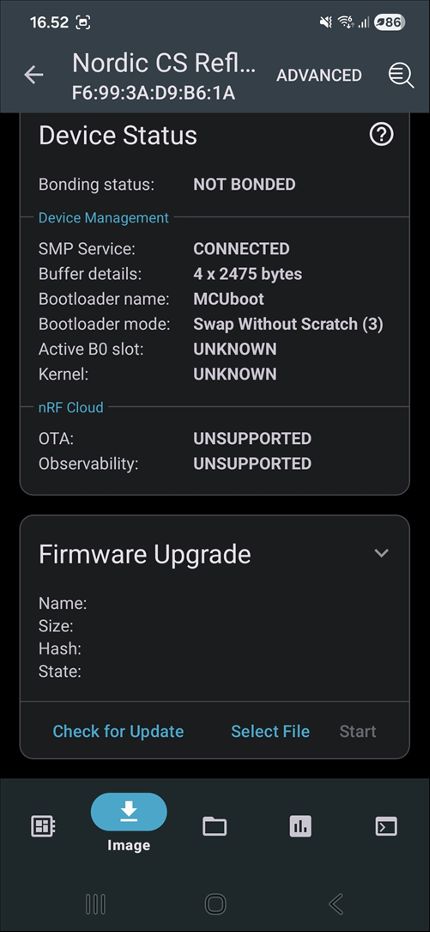

打开 nRF Connect Device Manager 应用，选择 Nordic CS Reflector 以连接 nRF54L15 Tag。随后点击屏幕底部向下箭头图标（下载标识）进入固件镜像页面，界面将呈现如下图所示状态，并显示 SMP 服务：已连接。

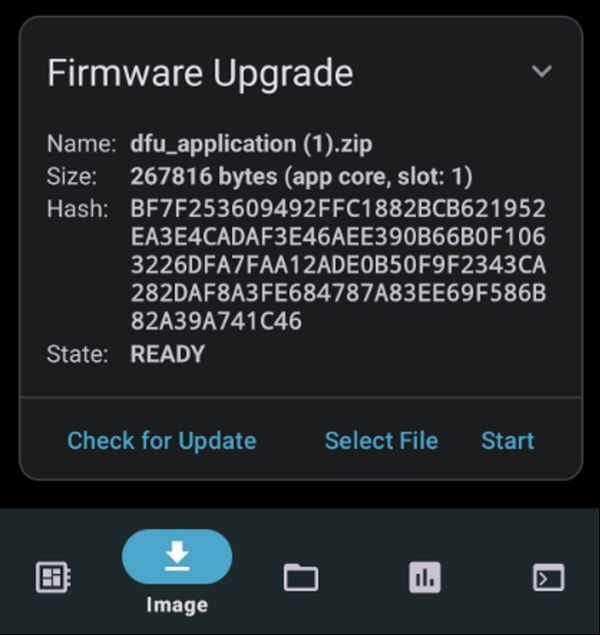

在固件升级板块点击选择文件，选中已传输至手机的 dfu_application.zip 文件，选定后点击开始即可启动 OTA DFU 空中固件升级。
由于设备当前运行的正是该固件，升级程序会通过哈希值比对识别这一情况，升级流程将快速完成，界面会显示状态：已完成。
如需进一步测试 OTA DFU 功能，你可参照信道探测反射器示例的操作步骤自行编译外设 LED 按键服务（LBS）示例程序，再通过空中下载方式将 nRF54L15 Tag 的固件升级为该 LBS 示例程序。
使用 SEGGER J-Link 调试探针烧录开发板
如果你已熟练使用 SEGGER J-Link 调试器（例如 J-Link PLUS），也可借助该工具完成 nRF54L15 Tag 的程序烧录与调试工作。
为方便接线操作，建议搭配调试器专用 10 针探针转接座，可直接对接 nRF54L15 Tag。
开发板调试
对 nRF54L15 Tag 进行调试操作十分简便。将该开发板插接至 nRF54L 系列或 nRF91 系列开发套件的 DEBUG OUT 调试排针，再通过 nRF Connect for VS Code 插件开展调试工作。

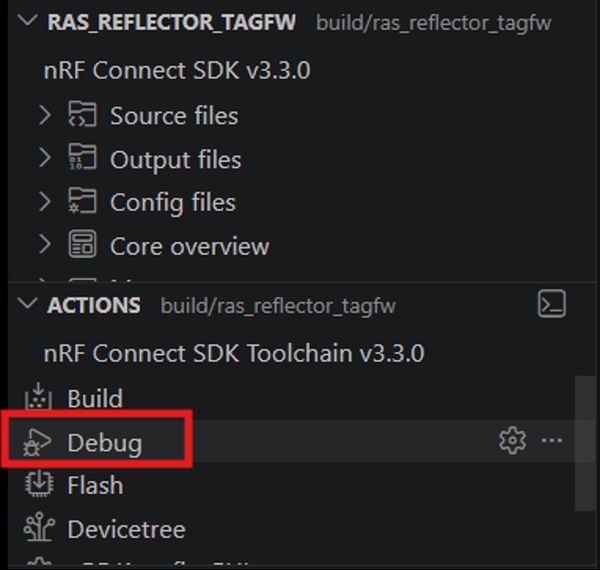

使用 USB‑C 数据线将开发套件连接电脑，打开 nRF Connect for VS Code 插件。选中目标应用工程，在已连接设备栏选中对应开发套件，点击调试按钮即可启动 nRF54L15 Tag 调试。
执行调试前，请按照固件烧录章节的说明，确保开发板已正常供电。
此外，也可使用 SEGGER J‑Link 调试器调试 nRF54L15 Tag，仅推荐熟练掌握该工具的开发人员使用。
nRF Connect SDK 中适配 nRF54L15 Tag 的示例与应用程序
以下 nRF Connect SDK 内置示例与应用程序非常适合搭配 nRF54L15 Tag 开展概念验证开发。绝大多数适配 nRF54L15 SoC 的 SDK 示例同样可在 nRF54L15 Tag 上运行。本文整理了使用该开发板做原型开发时，最推荐的入门工程。
蓝牙快速配对定位标签
蓝牙快速配对定位标签示例展示了一款蓝牙防丢追踪设备，该设备兼容谷歌查找中枢（Google Find Hub）以及安卓端查找中枢应用。蓝牙追踪器一般是可粘贴在随身物品上的小型标签，不过各类蓝牙设备均可接入查找中枢服务。兼容查找中枢或查找设备（Find My）的硬件，所有者能够借助众包蓝牙网络实现远距离安全定位；同时可搭配蓝牙信道探测、超宽带（UWB）等精准查找技术完成近距离搜寻。注：nRF54L15 芯片原生不支持超宽带（UWB）功能。
注：任何蓝牙设备（并非仅专用追踪标签）均可兼容查找设备（Find My），支持用户借助任一生态系统查看设备位置。这意味着：若你的产品为电动自行车、智能手表或电动牙刷等，均可在原有应用基础上新增查找设备功能以提升产品附加值。
nRF54L15 Tag 配备双天线以及可唤醒标签的低功耗加速度传感器，因此非常适合开发兼容查找中枢（Find Hub）的追踪器。nRF54L15 SoC 也拥有 1.5 MB 非易失性存储器和 256 kB 内存，使得 nRF54L15 Tag 可在同一款产品中同时支持 Find Hub 与 Find My。多天线能够提升基于蓝牙信道探测测距的稳定性，让 Find Hub 应用在使用 Find Nearby 功能时，可自主选择是否启用双天线来实现精准查找。
精准查找功能在谷歌 Find Hub 规范的基础上新增测距能力，支持搜寻端设备与提供端设备开展精确距离测量。该功能借助蓝牙信道探测等测距技术输出精准的近距离位置信息，优化用户寻找丢失设备时的使用体验。
精准查找目前是谷歌查找中枢规范中的实验性功能，蓝牙信道探测相关功能尚未正式对外开放，但满足以下条件即可使用安卓测试设备开展相关测试：
- 目标安卓设备需搭载 Android QPR3 Beta 2（2026 年 1 月）或更新系统版本。
- 目标安卓设备的软硬件需支持蓝牙信道探测（例如谷歌 Pixel 10）。
- 谷歌移动服务不得单独加入独立测试版计划。
- l 安卓测试设备上的主邮箱账号必须录入谷歌该功能的许可名单。如需将测试邮箱添加至许可名单，请联系谷歌团队申请权限。
注：如需使用查找中枢应用测试定位标签示例，测试用安卓设备的主邮箱账号必须列入谷歌查找中枢功能许可名单（调试设备、未认证设备均需满足该条件），详细信息可查阅技术文档。
下图展示了 Chipolo 基于 nRF54L15 SoC 开发的蓝牙追踪器。
Apple 查找网络
如需开发适配 Apple 查找网络的应用，请访问该链接并按照指引获取 Apple 查找 SDK 的使用权限。苹果在 2026 苹果全球开发者大会（WWDC26）上公布，将在 iOS 27 系统中为查找配件以及核心蓝牙生态新增蓝牙信道探测功能支持。
支持蓝牙信道探测的查找配件需满足以下要求：
- 搭载带内嵌 PCT 传输功能的蓝牙 6.3 版本
- 支持 PBR 模式 0 与模式 2
- T_ICS 参数不低于 100 微秒
搭载 nRF Connect SDK v3.3.1 及以上版本的 nRF54L 系列芯片均可满足上述全部要求。手机端设备需内置 N1 芯片才能支持蓝牙信道探测，iPhone 17 与 iPhone Air 系列机型均搭载该芯片，可实现对应功能。
蓝牙信道探测
蓝牙信道探测技术可实现两台设备间真实距离测算，测距精度可达亚米级，自带安全机制且具备良好互通性。该技术为面向连接的点对点通信技术：一台设备作为发起端，发送初始信号并运行测距算法；另一台设备作为反射端，仅负责将信号回传给发起端。
nRF54L15 Tag 是性能优异的蓝牙信道探测反射端设备，采用电池供电、便携小巧，配备双天线，能够提升蓝牙信道探测测距过程的稳定性。开发者还可依托双天线部署更先进的测距算法，进一步提升测距精度与稳定性。若要搭配谷歌 Pixel 10 等支持信道探测功能的智能手机测试 nRF54L15 Tag 性能，可查阅开发者专区博客《借助开源安卓应用在谷歌 Pixel 10 设备上评测蓝牙信道探测功能》。
相较于发起端，信道探测反射端所需运算量更低、功耗更小。常见反射端设备包括物联网标签、物品追踪器、钥匙扣以及可穿戴设备，这类产品要求小巧外观、稳定且快速的射频通信，因此 nRF54L15 Tag 是开发此类产品原型的理想平台。
nRF54L15 Tag 也可作为蓝牙信道探测发起端使用。前文提到，发起端需要运行测距数据处理算法，功耗更高。因此 nRF54L15 Tag 更适合充当反射端，发起端可选用智能手机或其他嵌入式设备，例如 nRF54L15 DK 开发套件。
边缘 AI 手势识别
nRF Connect SDK 边缘 AI 扩展组件提供多款面向边缘人工智能的应用与示例程序。nRF54L15 Tag 搭载高精度六轴惯性测量单元，非常适合采集训练数据，同时可用于智能戒指、遥控器、可穿戴设备等产品的智能功能原型开发。该设备可运行 Neuton 模型，这是借助我们专利网络生长算法基于自有数据生成的超小型边缘 AI 模型。
边缘 AI 扩展组件内置手势识别应用，适配 nRF54L15 Tag，可识别滑动、摇晃、敲击、旋转等各类手势。边缘 AI 还能实现传感器融合，例如让资产标签优化定位或测距运算，同时可支撑海量其他智能应用场景。
欢迎观看 2026 年嵌入式世界展上基于 nRF54L15 Tag 运行手势识别应用的精彩演示视频。
观看YouTube视频
Matter 气象站
Matter 气象站是 nRF Connect SDK 中的一款应用程序，演示如何基于 Matter 应用层搭建气象站，通过各类传感器采集气象数据。nRF54L15 Tag 内置环境传感器，可测量温度、湿度、气压与气体浓度，十分适用于该场景。
该应用可通过 nRF54L15 Tag 上自定义功能按键控制设备工作状态。气象站会周期性采集温度、气压及相对湿度数据，测量结果存储于设备内存中，可通过 Matter 控制器读取。控制器基于 Matter 协议与气象站通信，并依照 Matter 数据模型完成数据交互。
续航时长
nRF54L15 Tag 的一大核心特性是采用 CR2032 纽扣电池供电。电池供电的设计便于为小型化产品搭建演示样机与概念验证原型，无需外接线缆或大容量电池。
采用小型锂纽扣电池供电的设备，常会面临续航时长与峰值电流承载能力的相关疑问。本章节将计算蓝牙低功耗广播场景下的典型电池续航时长，讲解峰值电流与工作电流的管控方案以实现最优耗电管理，并说明 nRF54L15 Tag 功耗的测量方法。
平均续航时长计算
计算 nRF54L15 Tag 续航时，我们假定 CR2032 电池容量为 220 毫安时，标称电压 3.0 伏。基于该参数，可算出设备持续进行蓝牙低功耗广播、分别达到 1 年及 3 年续航所需的目标平均电流。
电池：CR2032，电池容量 = 220 毫安时。目标平均电流：
1 年续航 → 平均电流 = 220 毫安时 ÷(365×24 小时)≈25 微安
3 年续航 → 平均电流≈8.4 微安

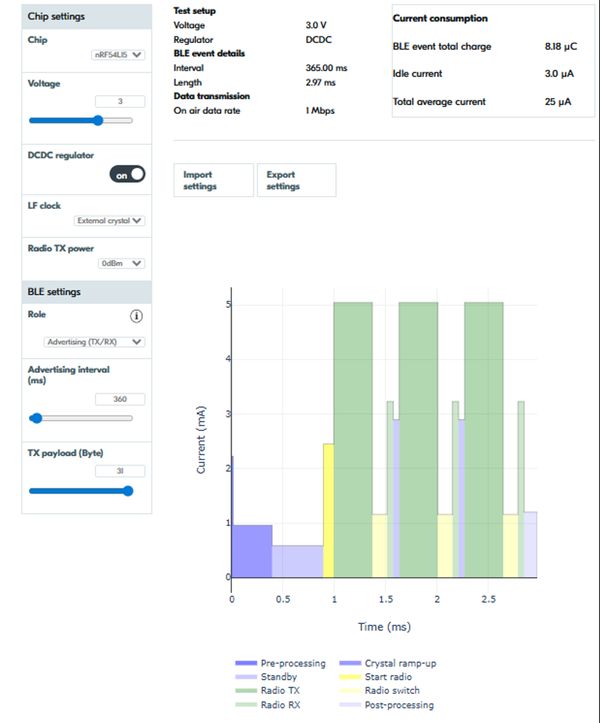

接下来，我们借助 Nordic 在线蓝牙低功耗功耗分析工具，测算 3 伏供电下 nRF54L15 SoC 在各类配置下的平均功耗。设备采用可连接型蓝牙低功耗广播（含发射与接收）、发射功率 0 分贝、发射载荷 0 字节时，得到如下数据。
对应各续航目标的广播间隔：
1 年（约 25 微安）→200 毫秒
3 年（约 8.4 微安）→840 毫秒
也就是说，满电 CR2032 电池为 nRF54L15 Tag 供电时，若广播间隔设为 200 毫秒，设备可持续发送可连接广播平均使用 1 年；若广播间隔设为 840 毫秒，则平均可使用 3 年，表现十分出色！
若将发射载荷提升至 31 字节，对应参数变更如下：
1 年续航 →360 毫秒
3 年续航 →1500 毫秒
你可自行使用在线功耗分析工具调试各类配置与发射功率。该工具同样支持计算基于 Thread 的 Matter 协议功耗，nRF54L15 Tag 原生支持该协议。
峰值电流与持续工作电流
为维持电池电压稳定，标准 CR2032 锂纽扣电池的持续工作电流不宜超过 3 毫安。CR2032 电池内阻较高，长时间大电流放电会产生内部热量，致使电压跌至标称 3 伏以下。但该电池可承受时长 1 至 3 秒、15 至 20 毫安的短时脉冲峰值电流。
常规蓝牙低功耗应用场景中，设备单次电流消耗仅持续 1 至 3 毫秒，两次广播或连接事件之间，设备通常会休眠数百毫秒。正如前文所示，低占空比可将平均电流控制在微安级别。
下表将结合 nRF54L15 SoC 数据手册中的功耗数据，展示典型蓝牙低功耗广播过程下的平均电流。
Active with radio | Current @ 3.0 V |
Bluetooth® LE TX 1 Mbps at 0 dBm | 4.8 mA |
Bluetooth® LE TX 1 Mbps at +4 dBm | 6.6 mA |
Bluetooth® LE TX 1 Mbps at +8 dBm | 9.8 mA |
Bluetooth® LE RX 1 Mbps | 3.4 mA |
根据在线功耗分析工具测算，当广播间隔 100 毫秒、1M 物理层发射功率 0 分贝、开启可连接广播且载荷 31 字节时，nRF54L15 Tag 的总平均电流约为 81 微安。该数值远低于 3 毫安上限，不会造成电池过载。即便发射功率调至 + 8 分贝、广播间隔缩短至 20 毫秒，设备总平均电流为 554 微安，依旧未超过 3 毫安持续放电限值。
Connectable advertising interval (ms) | TX Power (dBm) | PHY | Payload (B) | Avg. current @ 3.0 V (μA) |
100 | 0 | 1M | 31 | 81 |
20 | +8 | 1M | 31 | 554 |
但请注意，芯片处理器可在蓝牙广播间隙执行其他运算处理。数据手册标明，3.0 伏供电条件下，处理器峰值电流可达 2.6 毫安（带缓存、从阻性随机存取存储器运行 CoreMark® 处理器基准测试）。
Active with processing | Current @ 3.0 V |
CPU CoreMark® from RRAM with cache | 2.6 mA |
设备采用 CR2032 电池供电时，需充分考量应用程序的后台处理负载。理想情况下，相关运算处理应采用低占空比运行，确保处理器大部分时间处于休眠状态。此举同样有助于维持较低的平均功耗，延长电池续航。
监测功耗与占空比是保障长效续航、稳定电池标称电压的关键。
测量 nRF54L15 Tag 的功耗
若使用电流表测量 nRF54L15 Tag 的平均电流，请按以下步骤操作，nRF54L15 Tag 硬件用户指南中也有相近步骤说明。

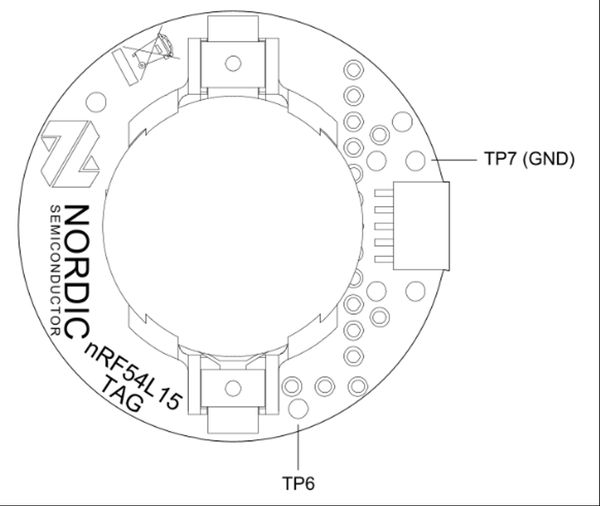

1. 切断下图所示的焊桥 SB1。
2. 采用本文上一章节介绍的任意一种方式为标签供电。
3. 将电流表接在测试点 TP6 与 TP7 之间，详见下方图示。
a) 将电流表平均采样时长设置为 1 秒或更长间隔。
b) 将电流表量程调至 1 微安至 15 毫安区间，以保证测量精度。
拓展传感器与按键
nRF54L15 Tag 还支持引出 nRF54L15 SoC 的可用通用输入输出引脚进行功能拓展。板上预留了可加装额外按键与传感器的焊盘，括号内为推荐物料型号：
- BTN2 — 可编程功能按键（型号 KMT021 NGJ LHS）
- RST — 复位按键（型号 KMT021 NGJ LHS）
- LED2 — 可编程指示灯（型号 APHF1608LSEEQBDZGKC）
- 蜂鸣器，可作为发声扬声器（型号 PKMCS0909）
- 外部存储器（型号 MX25R6435FZBIH3）
上述焊盘可在附图、硬件设计文件以及板丝印标识中找到。原理图文件（pca20072_schematic_and_pcb.pdf）的杂项器件分区内，点击对应元器件即可查看各器件完整料号详情；物料清单文件（pca20072_bom_ems.xls）中也完整罗列了相关器件型号。
为控制硬件方案与整套开发套件成本，以上元器件并未预装在 nRF54L15 Tag 套件中。nRF54L15 Tag 自带传感器已针对前文介绍的主流应用场景完成优化，同时硬件预留焊盘与可用通用输入输出引脚，支持用户按需拓展外设。
结语
本文介绍了全新推出的 nRF54L15 Tag 的各项功能与适配应用场景，并讲解了基于该设备开展软件开发与产品原型搭建的入门方法。
欢迎在评论区分享你计划使用 nRF54L15 Tag 实现的应用方案，我们十分期待聆听开发者的实际开发案例！
