    nRF21540

用于低功耗蓝牙®,蓝牙®mesh、Thread和Zigbee和2.4 GHz私有协议范围扩展的射频前端模块(FEM)

nRF21540

射频前端模块(RF FEM)

用于低功耗蓝牙®,蓝牙®mesh、Thread和Zigbee和2.4 GHz私有协议范围扩展的射频前端模块(FEM)

特征

  • 输出功率可小幅上调,最高可达 + 21 dBm
  • +13 dB接收增益,2.5 dB噪声系数
  • 低功耗蓝牙® (Bluetooth LE), 蓝牙®mesh
  • Thread和Zigbee (802.15.4)
  • 2.4 GHz私有
  • 两个用于天线分集的天线端口
  • TX增益可通过I/O、SPI或两者组合进行控制
  • -40°C至+105°C更大工作温度范围
  • 1.7 V至3.6 V供电输入电压范围
  • 4x4mmQFN16封装
  • 当与nRF52或nRF53系列SoC 配合使用时
  • 6.3-10 倍传输距离
  • 100 dBm RX灵敏度(低功耗蓝牙, 1 Mbps)
  • TX调至+20 dBm 110 mA
  • TX调至+10 dBm 38 mA
  • RX 2.9 mA
  • 休眠模式 45nA

nRF21540 概述

nRF21540 是一款“即插即用”传输范围扩展器,通过集成功率放大器 (PA) 和低噪声放大器 (LNA) 增强链路鲁棒性,适用于我们的低功耗短程无线解决方案。它是一款经过优化的补充器件,可提高 nRF52 和 nRF53 系列高级多协议无线 SoC 的链路预算。当与 nRF52 或 nRF53 系列 SoC 结合使用时,nRF21540 RF FEM 的 +20 dBm TX 输出功率和 13 dB RX 增益可确保出色的链路预算,从而改善 16 至 20 dB。这相当于理论传输范围提高了 6.3 到 10 倍。

nRF21540 的 TX 功率可动态调节,输出功率可设置为高达 +21 dBm,增量较小。这可确保设计在所有区域和工作条件下都能以允许范围的 1 dBm 输出功率运行。LNA 具有 2.7 dB 的低噪声系数,可确保提高 RX 灵敏度。

nRF21540 互补器件连接到 SoC 的天线输出。它包括两个额外的天线端口,用于支持天线分集。TX 输出功率、TX 增益控制和天线切换可通过 SPI、GPIO 引脚或两者的组合进行控制。

nRF21540 在 +20 dBm TX 输出功率下提供 110 mA、在 +10 dBm TX 输出功率时为 38 mA、在 RX 时为 2.9 mA,在省电模式下提供 45 nA 。扩展的工作温度范围为 -40 °C 至 105 °C,配合Nordic nRF52820、nRF52833 或 nRF5340 SoC,它将成为专业照明设备的理想选择。

为 nRF21540 量身定制的一些主要应用包括智能家居、资产跟踪、音频以及工业应用。

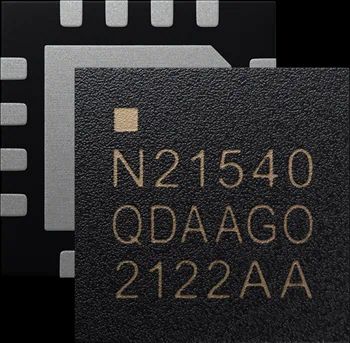

该芯片采用 4x4 QFN16 封装,是对 nRF21540 RF FEM 版本的补充,Nordic 提供的开发板可以使用实验室设备来评估 RF FEM 性能,以及与 nRF52 或 nRF53 系列 SoC 相结合的实际应用性能。

欲了解更多信息,请下载nRF21540产品简介。
