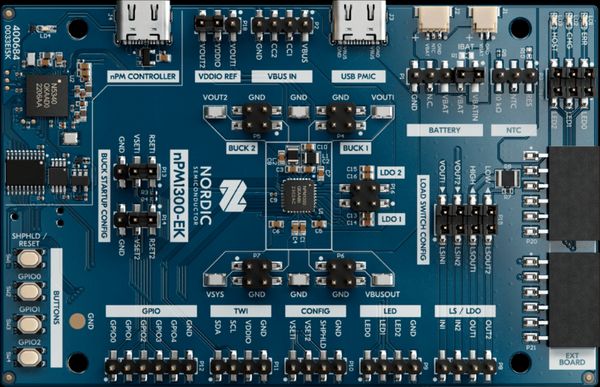

    nPM1300 EK

用于高效率电源管理IC(PMIC)nPM1300的评估套件

nPM1300 EK

评估套件

用于高效率电源管理IC(PMIC)nPM1300的评估套件

特征

  • 用于nPM1300 PMIC上全部引脚的公头排针,以及电池连接器
  • 用于电源和数据通信的USB-C
  • 三个LED和四个按钮
  • nPM1300:具有先进系统管理功能的高效PMIC
  • 通过nPM PowerUP桌面软件进行无缝配置

nPM1300 EK 概述

用户可通过nPM1300评估套件对nPM1300电源管理IC(PMIC)进行简便的评测和配置。通过连接到nRF Connect for Desktop中的nPM PowerUP应用程序,可以运用直观的图像用户界面(GUI)轻松配置nPM1300的全部设置,并将其作为代码导出,在MCU应用中运行。

  • 通过nPM PowerUP桌面应用程序实现无缝集成和配置
  • 通过公头引脚访问所有的nPM1300 PMIC连接,轻易连接Nordic开发套件(DK)和外部测试设备
  • 使用集成的LED和按钮,可对PMIC的内置LED驱动器和GPIO进行评测

nPM1300评估套件自带JST电池连接器,用于带有或不带内部NTC的电池,以及用于访问全部nPM1300连接的公头引脚。此外,该套件还带有3个LED和4个按钮,简化了PMIC的GPIO和LED驱动功能的评估工作。

要初步评估nPM1300内的电量测量能力,用户可以使用nPM PowerUP中已经包含的预配置电池模型之一。电量计量表解决方案配合电池模型,可准确测量设备充电状态。分析电池并生成电池模型是一次性的工作,你需要一些额外的硬件。

nPM1300旨在为Nordic的nRF52®和nRF53®系列,以及nRF54H20先进无线多协议系统级芯片(SoC)提供高效的电源调节功能。这款PMIC还适用于基于蜂窝物联网nRF91系列系统级封装(SiP)的应用的电池充电,方法是使用PMIC的非稳压输出为SiP的内部降压稳压器供电。

欲了解更多信息,请下载nPM1300 EK产品简介。

nPM PowerUP Graph

Evaluate your battery model with nPM1300 and the nPM PowerUP software avaialble in nRF Connect SDK
